【技术分享】要克隆的组件未找到
carr
帖子
9
精华
0
积分
94
检具设计 技术分享

当创建项目时提示【要克隆的组件未找到

有以下三种原因:

  • 安装软件时,缺少装配树模板文件。

首先当出现问题时,首先需要确保软件是不是官网上最新版的软件。安装时需要关闭杀毒软件和防火墙避免被判定为有害文件而被删掉。

  • 自身UG打开文件设置问题。

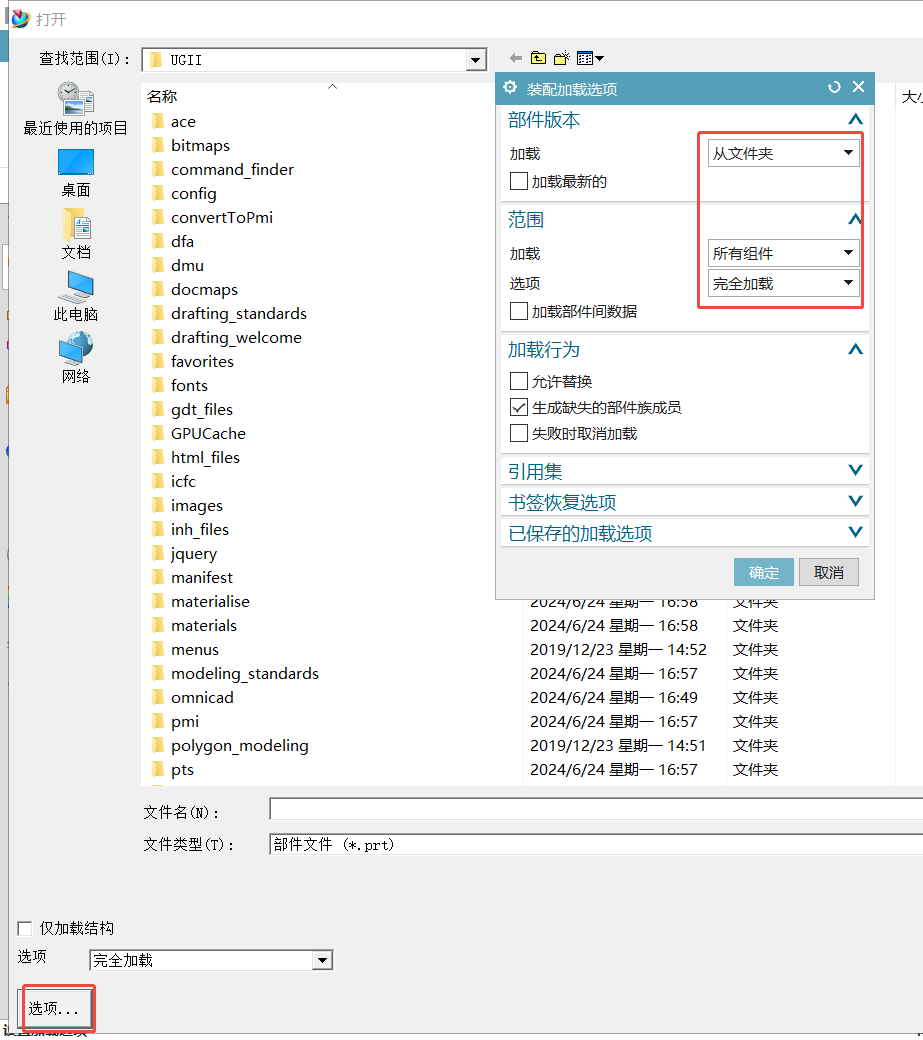

在UG中,点击[打开]-选项中的装配加载选项,确保设置一致。

  • 装配组件丢失或保存路径被改变导致装配关系失效。

这种情况比较特殊,当第二种方法都无法解决的时候就能判断装配树模板中的组件已经失去关联的了,需要新建一个装配树。

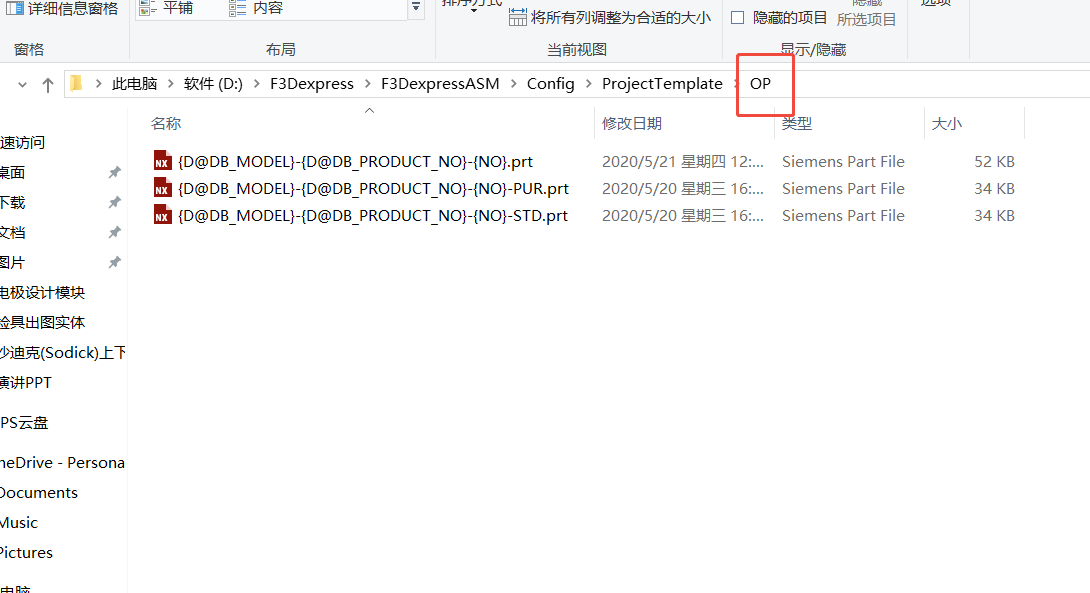

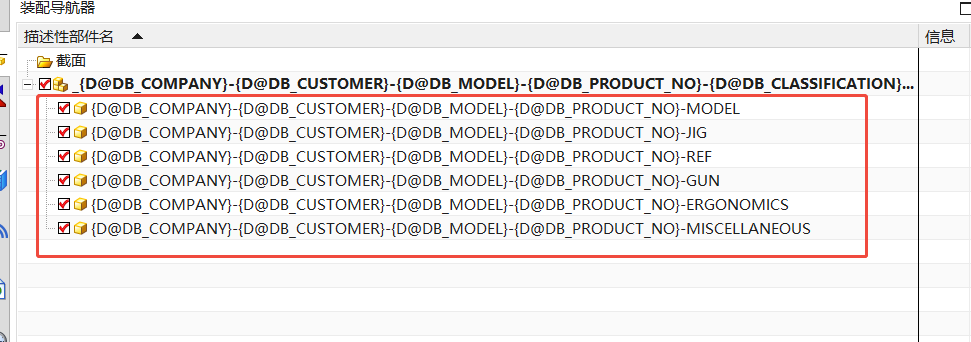

1.打开:D:\F3Dexpress\F3DexpressASM\Config\ProjectTemplate,只是默认安装盘中的装配树存放文件夹


把栏框标记的文件和文件夹备份一份后,删出原先的模板。

2.打开UG新建一个图档。保存路径:D:\F3Dexpress\F3DexpressASM\Config\ProjectTemplate

命名:_{D@DB_COMPANY}-{D@DB_CUSTOMER}-{D@DB_MODEL}-{D@DB_PRODUCT_NO}-{D@DB_CLASSIFICATION}

(注意,需要使用当前(公司)电脑最低版本的UG进行创建)

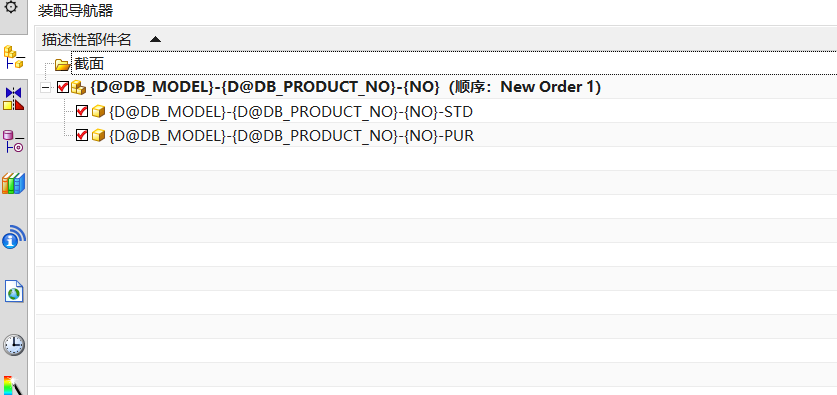

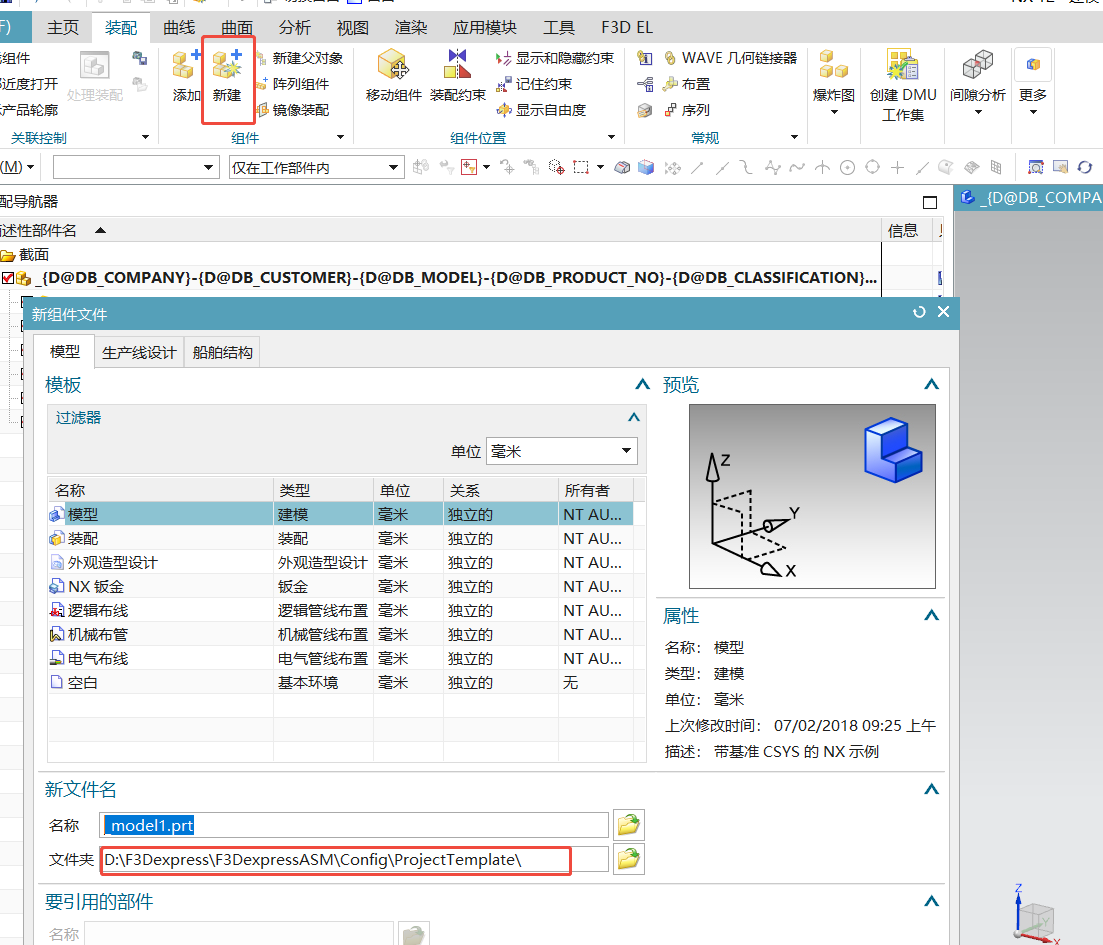

3.创建子装配,首先打开【装配】-新建组件。保存的路径跟图档路径一致,名称需要按【图2】中的名称依次创建即可。


创建完成后,点击保存。重新打开UG测试即可。

如果测试还有报警提示,但是成功创建了装配树的话需要把【OP】文件夹的组件按上面的方法进行创建即可。
