F3D平台自动出图软件--实体版
基于NX软件的自动出图辅助软件
F3D自动出图,实现2D/3D数模关联、全自动出图及零件信息自动化,轻松实现信息自动化以及大幅度提高制图效率,缩短整体交货周期
基于3D平台,让使用者称心如意
通过F3D自动出图软件系统的应用,可实现在三维软件平台3D模型与2D图纸关联,让设计者设计,修改更加便捷

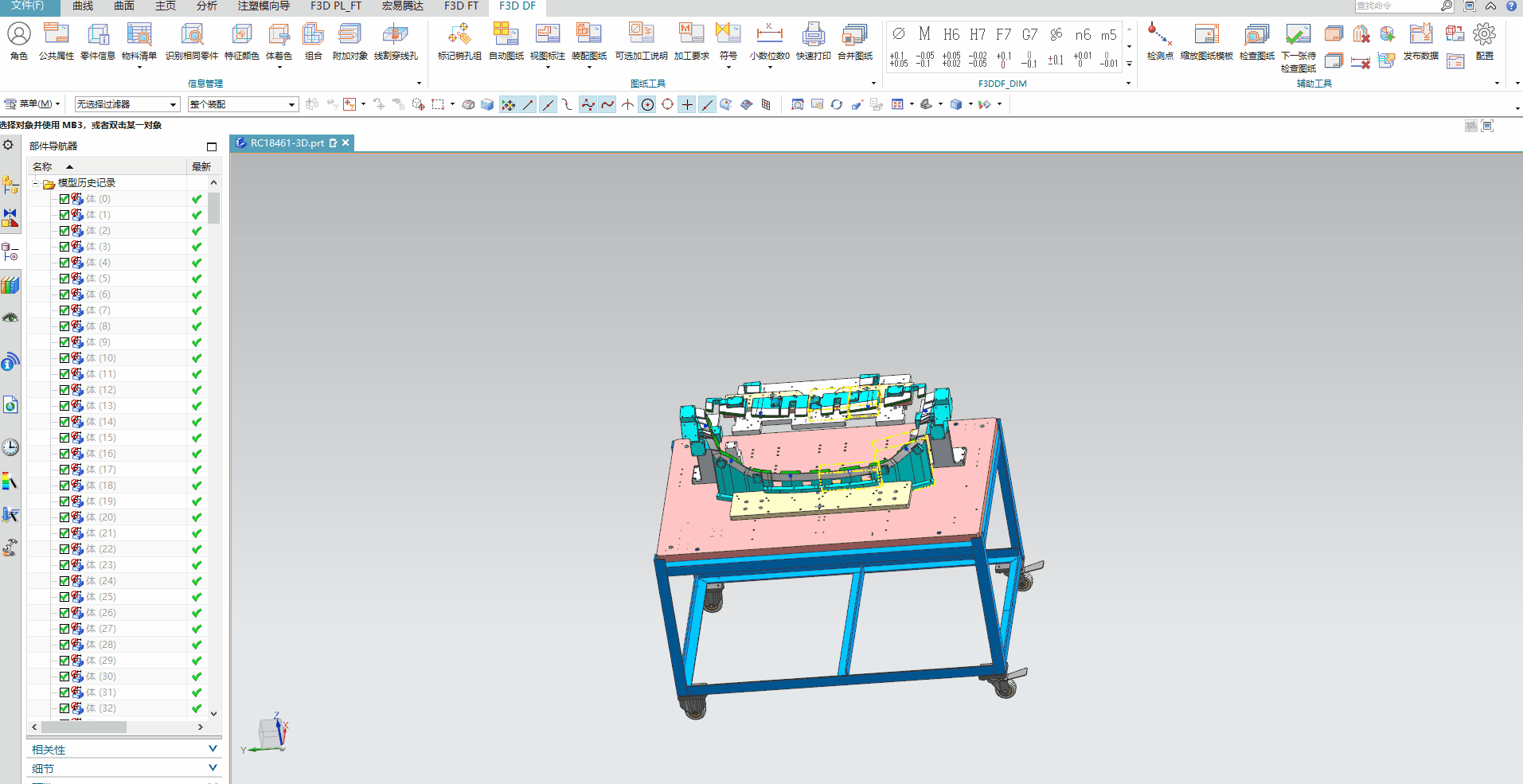

公共属性

用于填写项目信息,其信息关联物料与图纸信息栏,修改之后可同步更新

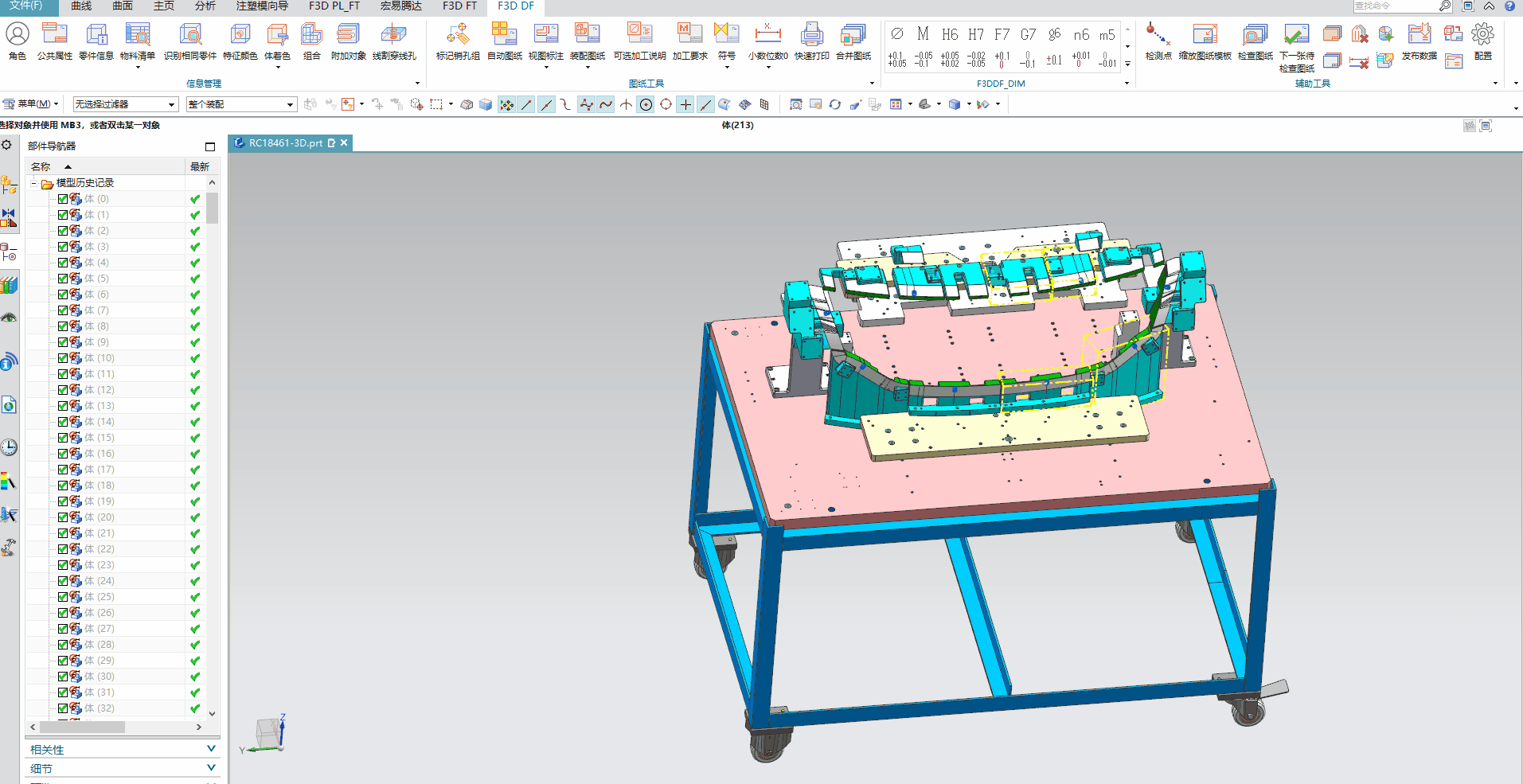

识别相同件

通过识别相同件功能快速的进行零件统计

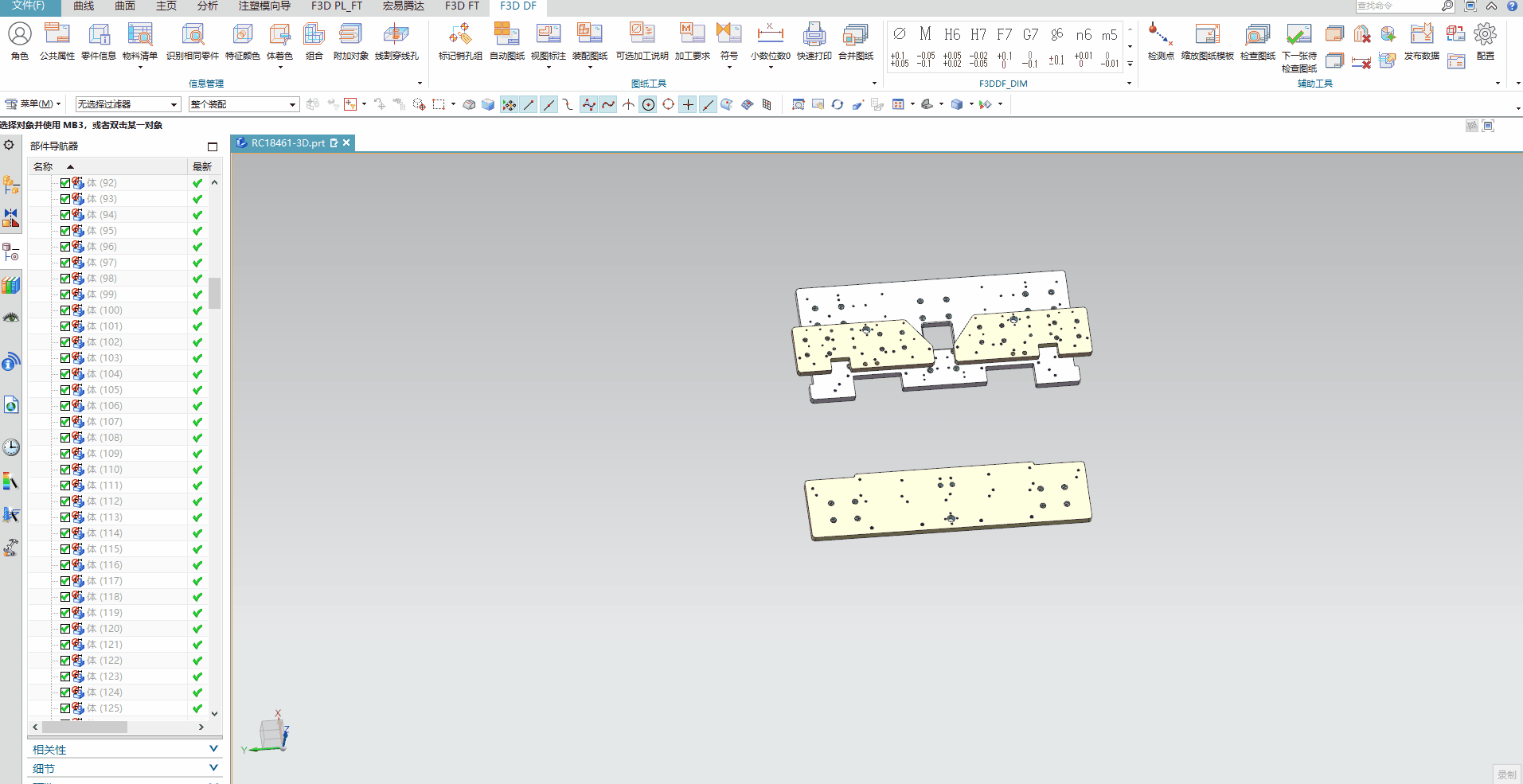

零件信息

零件信息功能,用于批量零件信息的填写

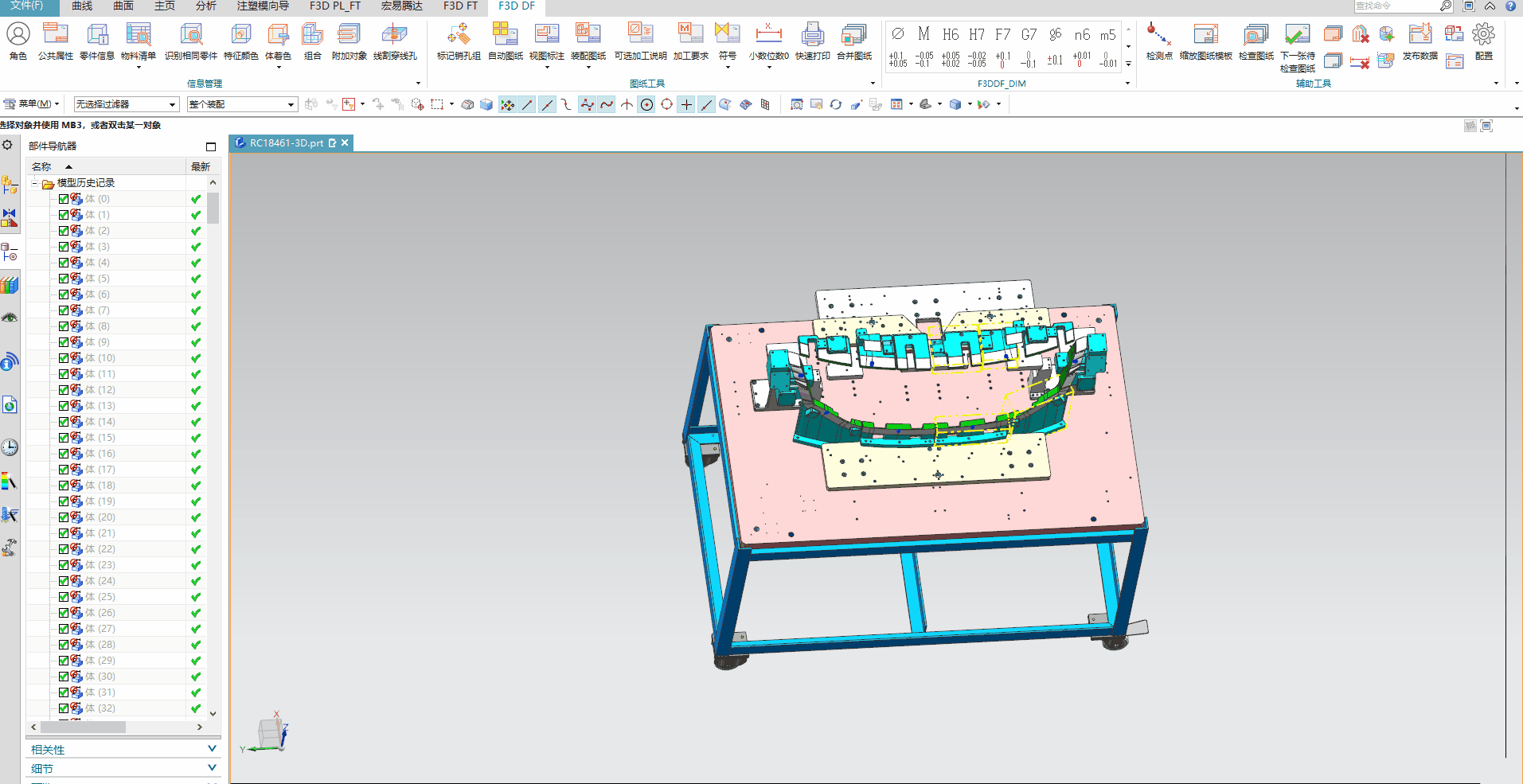

物料清单

物料清单功能整合了零件统计功能,信息填写等功能,其可对零件信息进行集中统一管理,生成物料清单

快速指定基准,批量修改颜色
按照流程快速指定基准,批量修改面颜色让出图更加完美

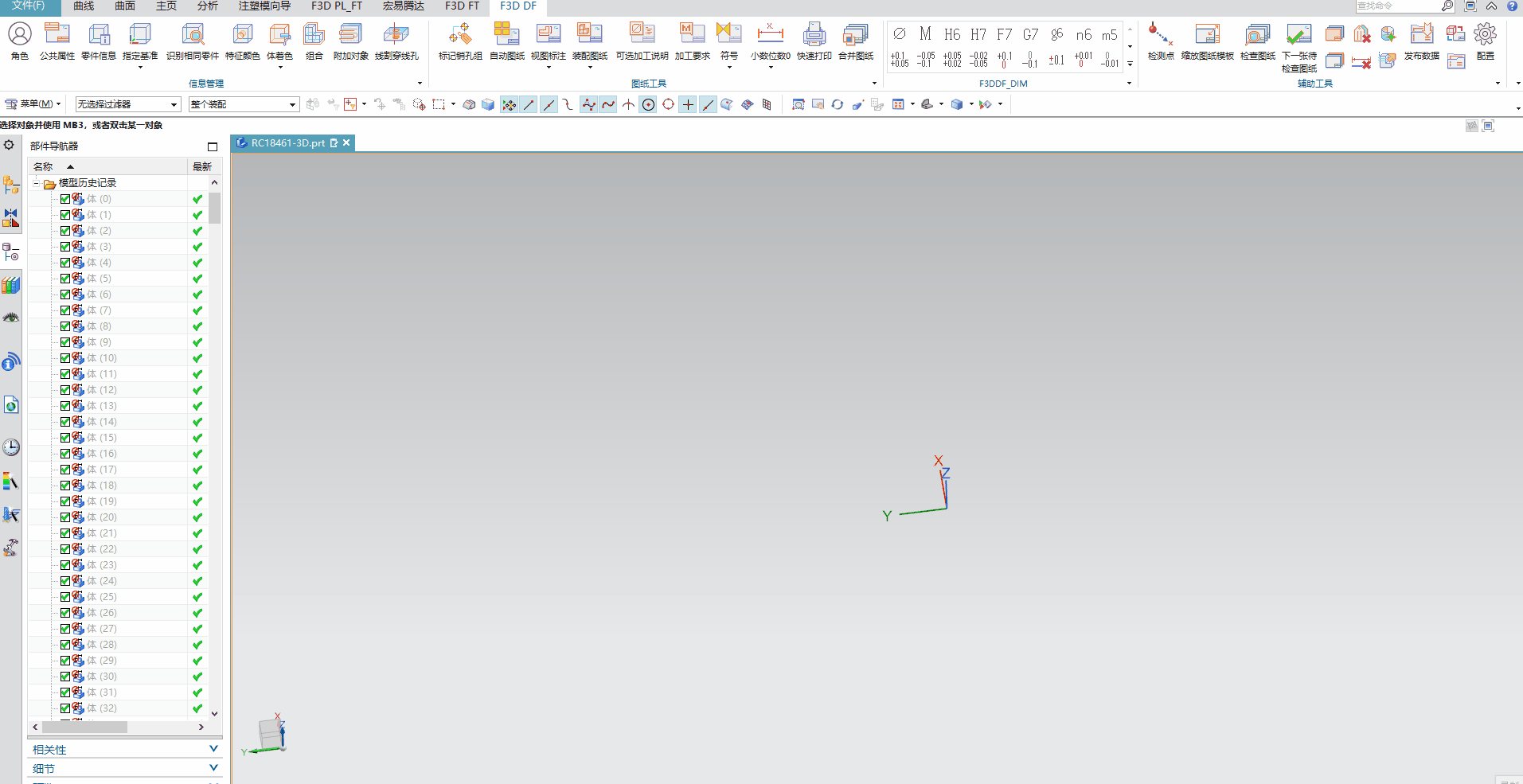

指定基准

零件坐标检查,可调整零件统计时由系统生成的坐标

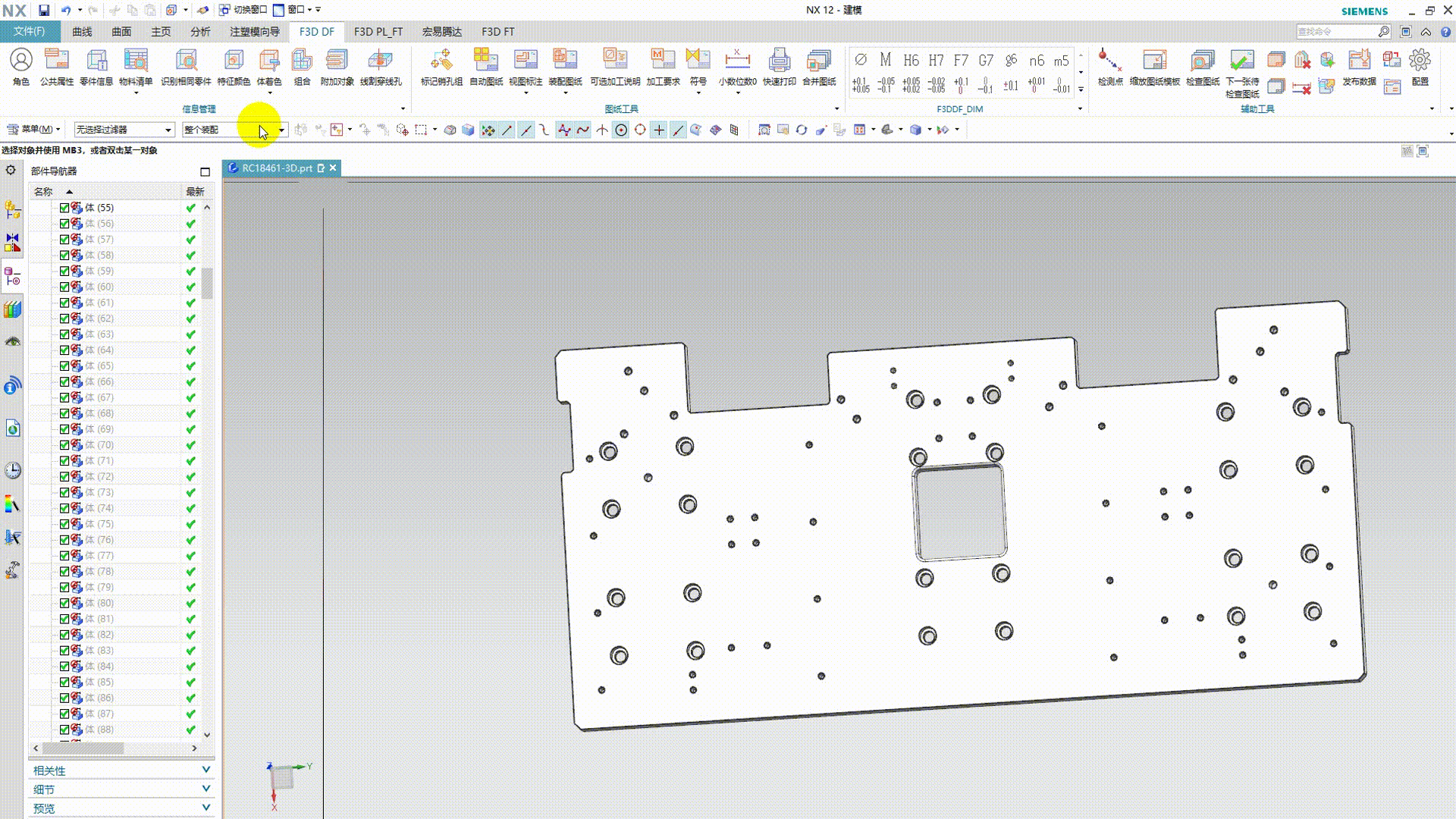

特征颜色

用于批量孔上色,支持多阶孔,可在软件中配置颜色

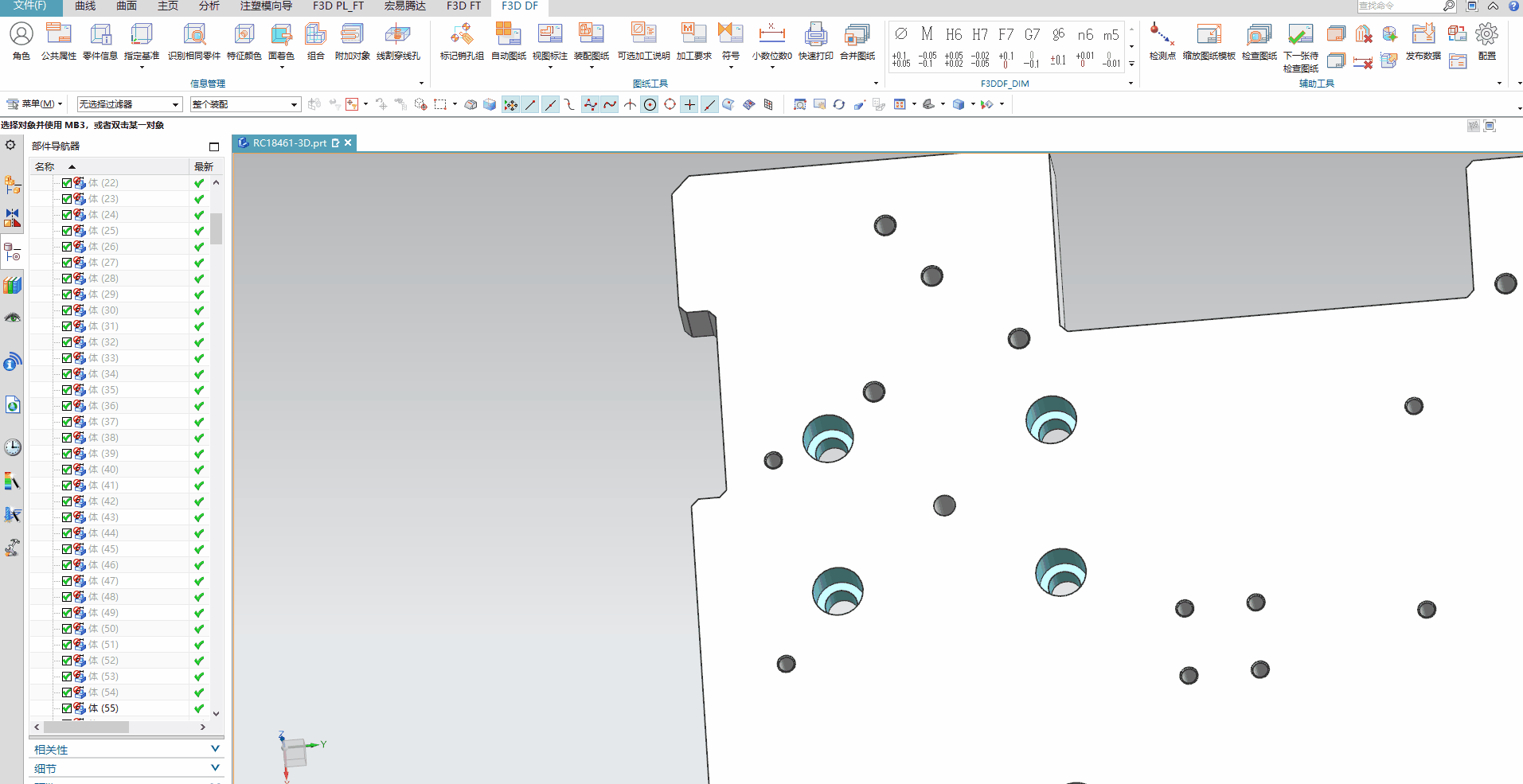

着色工具

体着色,面着色功能可以快速的将面或者体指定需要的颜色

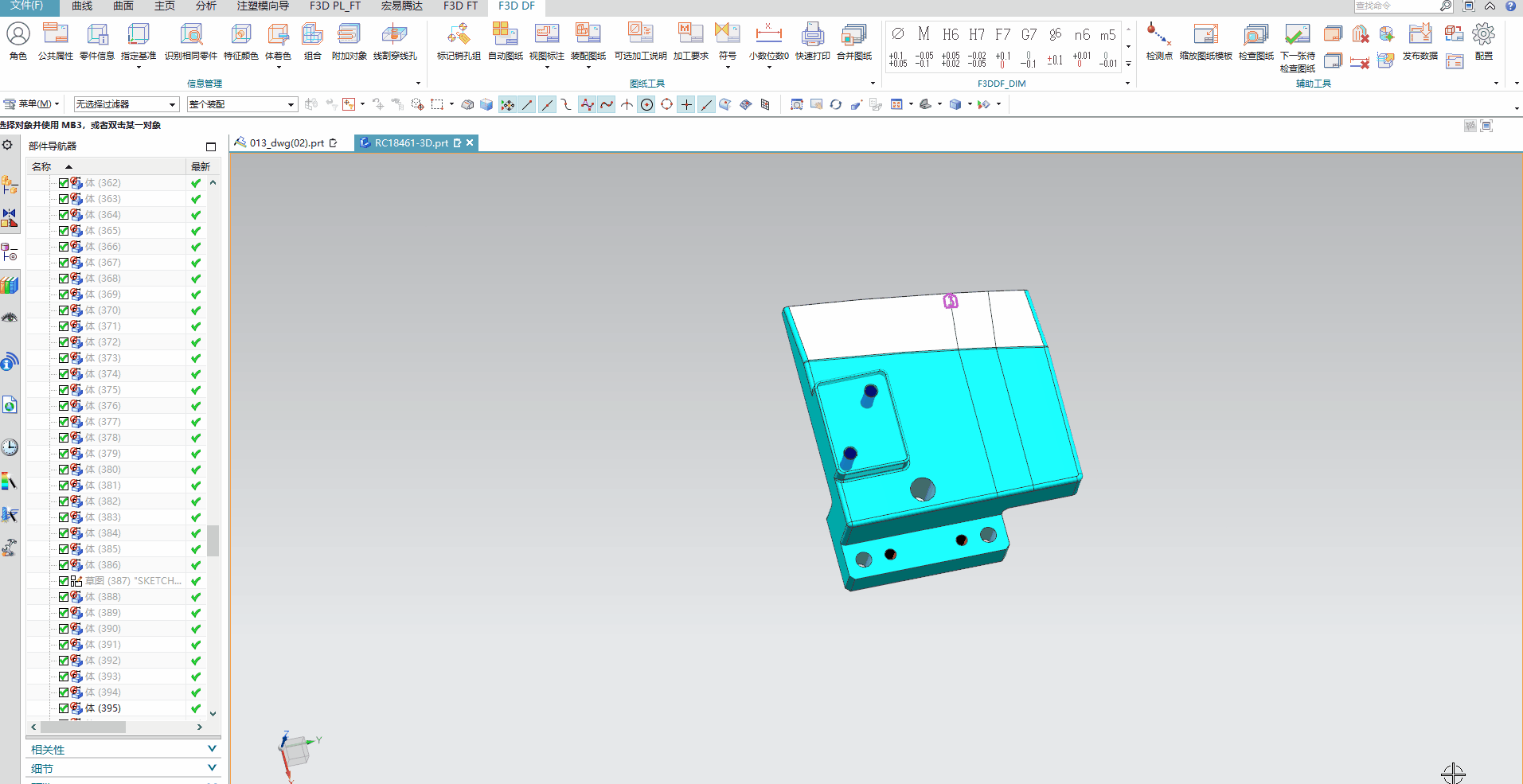

附加对象

用于曲线加载实体上,可在自动制图中,让曲线跟随实体一起投影

全自动出图加自动标注,效率MAX
自动出图模块拥有一站式解决方案,无论是导入,设计还是导出都能为使用者提供便利的方案

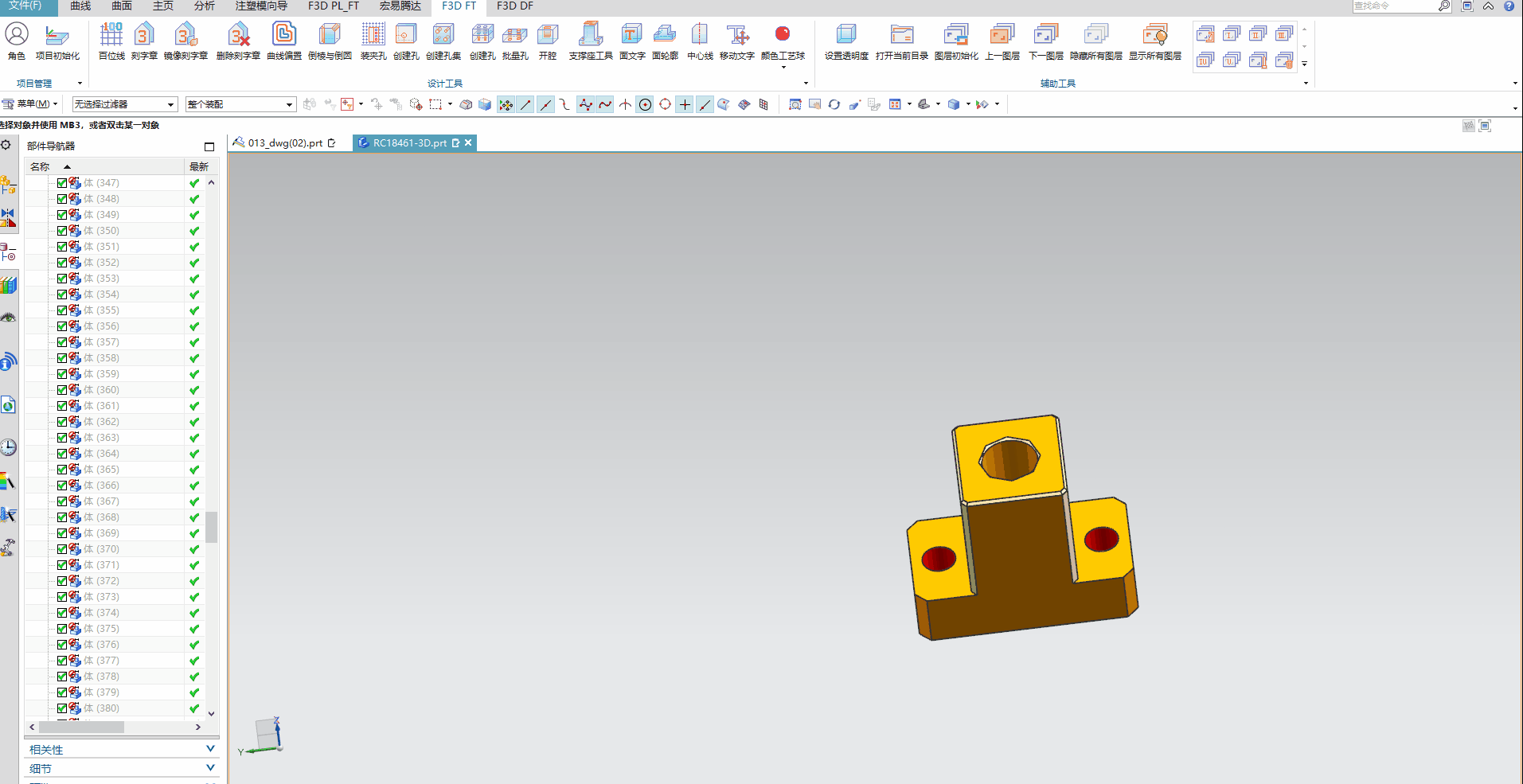

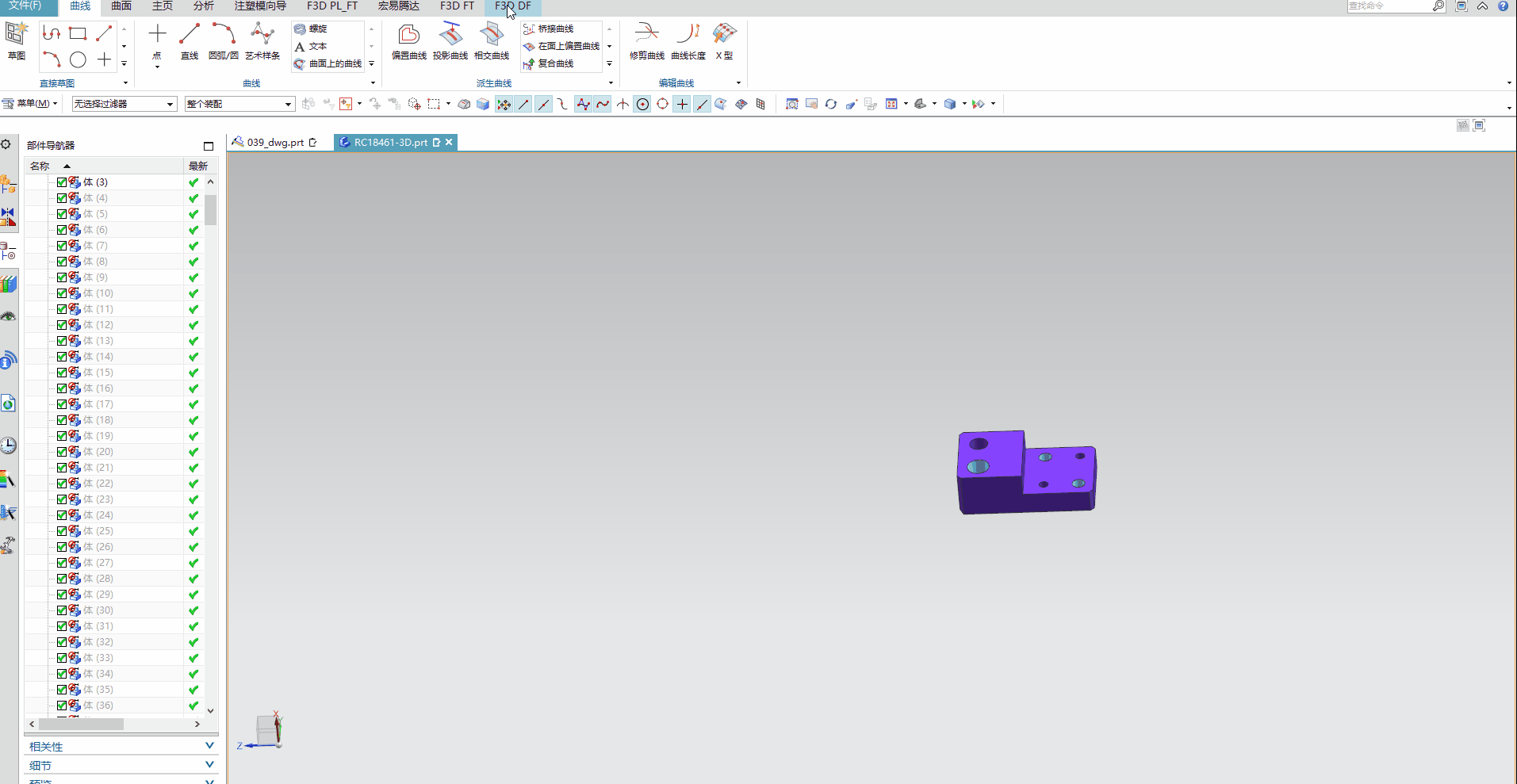

自动出图

一键自动出图,减少少重复性工作,大幅提升工作效率

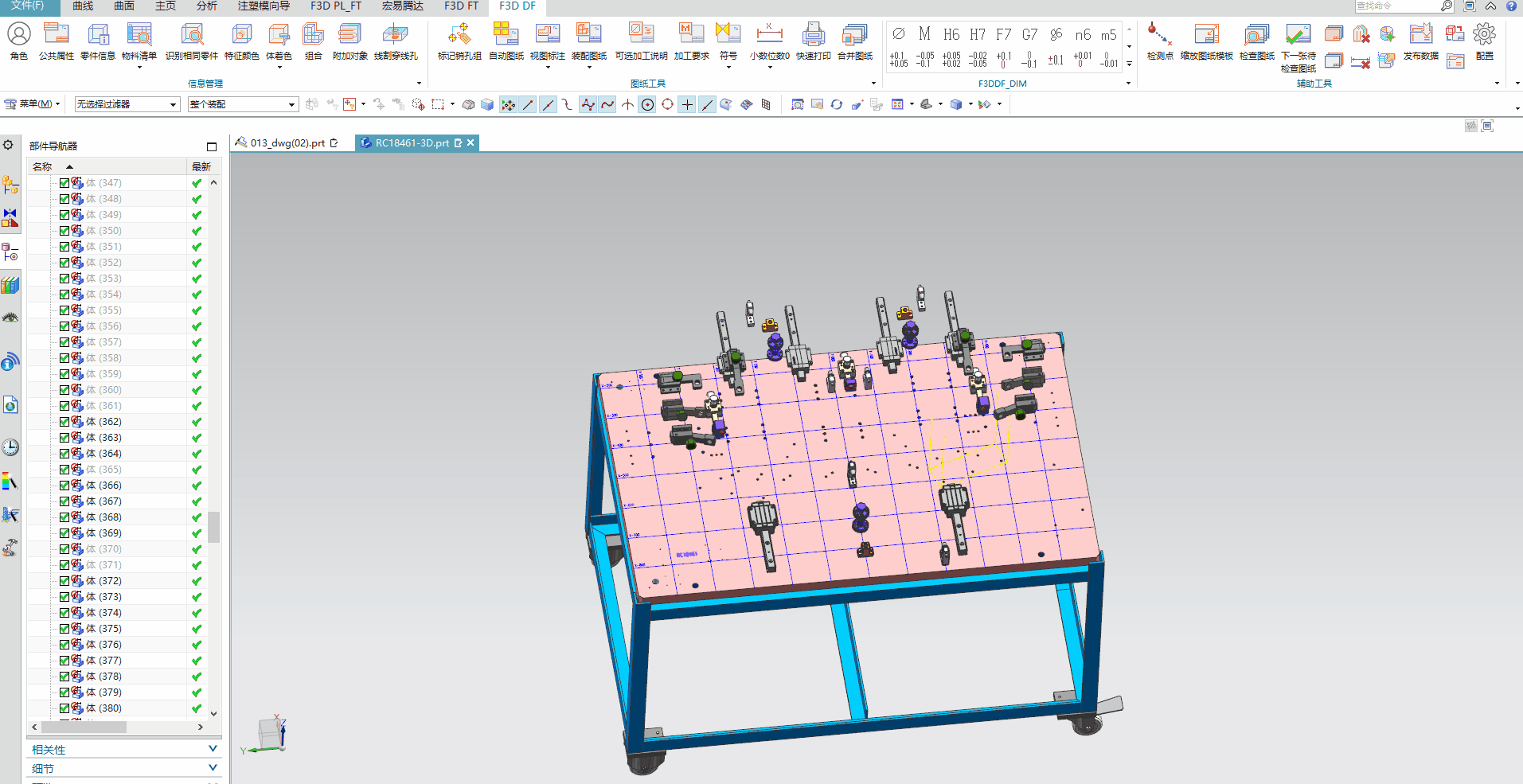

装配出图

选定需要自动生成装配图投影的非标件、需勾选的内容、信息等,快速将装配出图

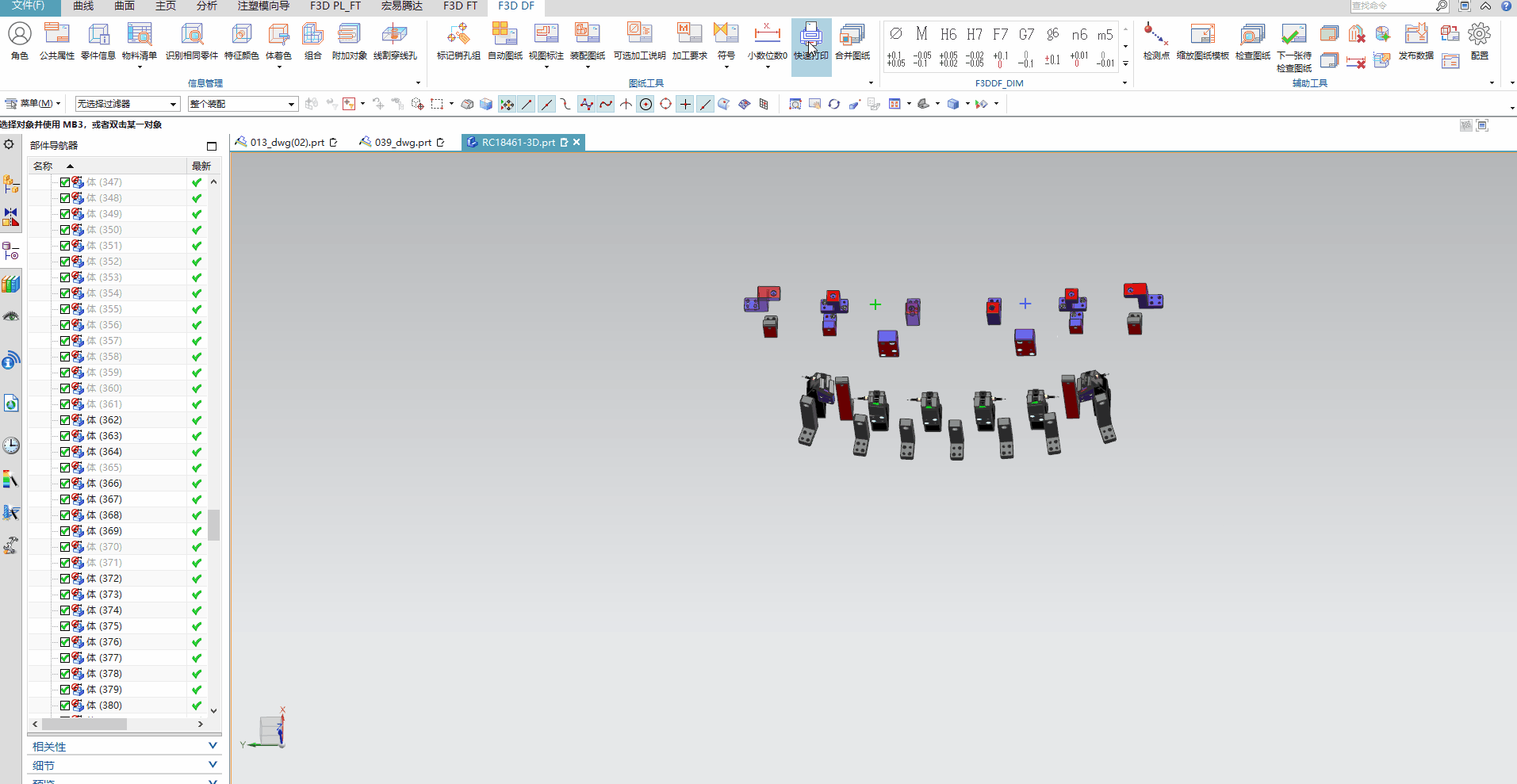

快速打印

可快速将图纸转换成其他格式或者直接打印

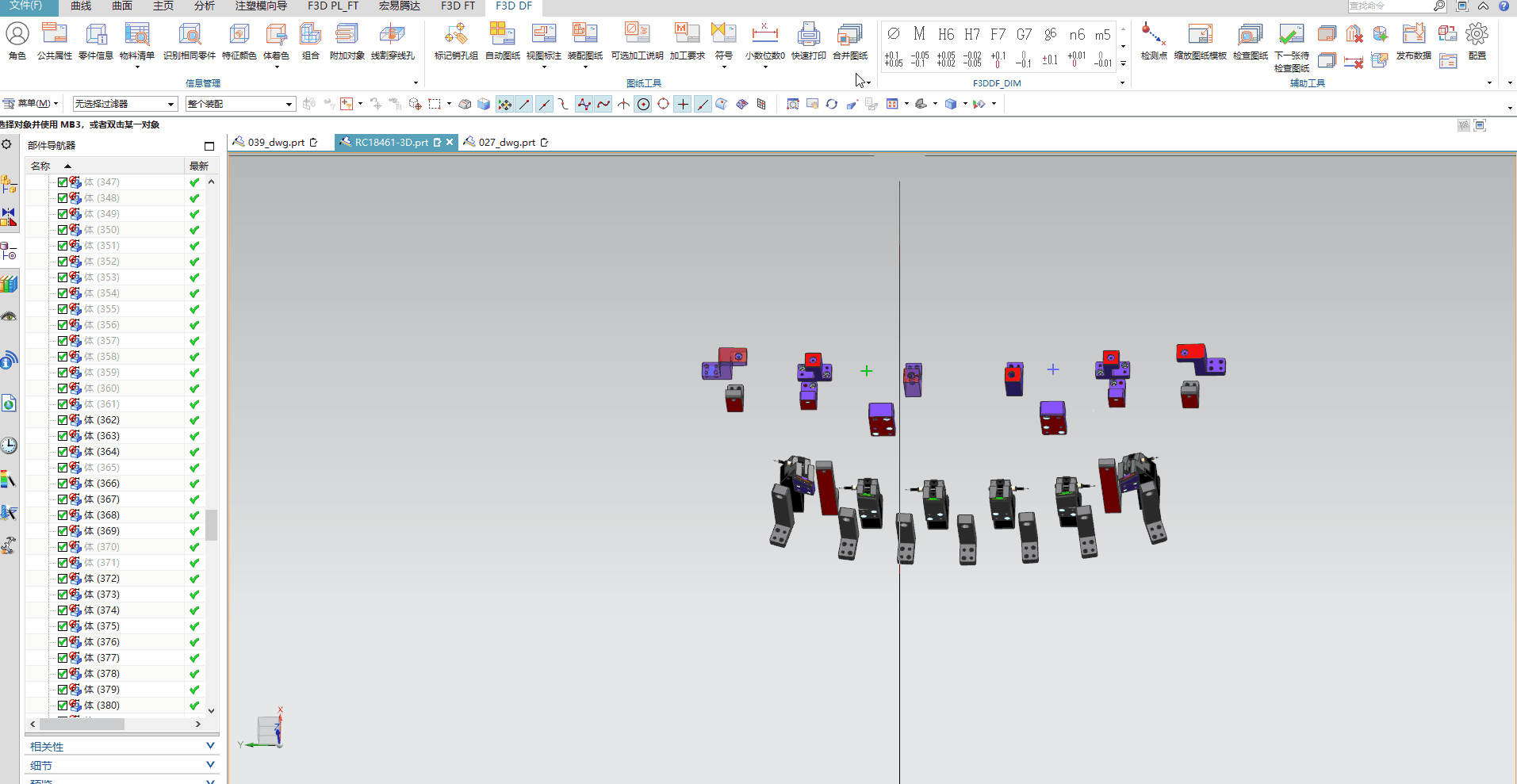

合并图纸

可将多个CAD图纸合并成单个CAD图纸,此功能需搭配对应的CAD版本使用

不止于自动出图,自动出图拥有更多专业级能力
多种辅助功能,出完图纸任可随意修改图纸要求

视图标注

一键转换自己想要的标注

加工说明

指定孔选择需要生成的加工说明

加工要求

自定义多个类型加工要求,出图时可按零件选择需要的加工要求

尺寸工具

提供了公差标注工具,可随意改写尺寸公差

条码工具

自动生成条码,可根据所需生成条码内容进行动态选择

符号功能

可快速创建符号标志

自动出图-实体版

F3D平台高效自动制图软件,自动标注技术保持市场前列,超10年自动制图研发经验产品
